Vad är FTX-Ventilation?
FTX står för "Från-Till-eXhaust" och är ett avancerat ventilationssystem som kombinerar tillufts- och frånluftsventilation med värmeåtervinning. Detta system säkerställer kontinuerlig luftomsättning samtidigt som det återvinner värme från den utgående luften.
FTX-system är den moderna standarden för energieffektiv ventilation i både bostäder och kommersiella byggnader, och erbjuder överlägsen prestanda jämfört med traditionella ventilationslösningar.

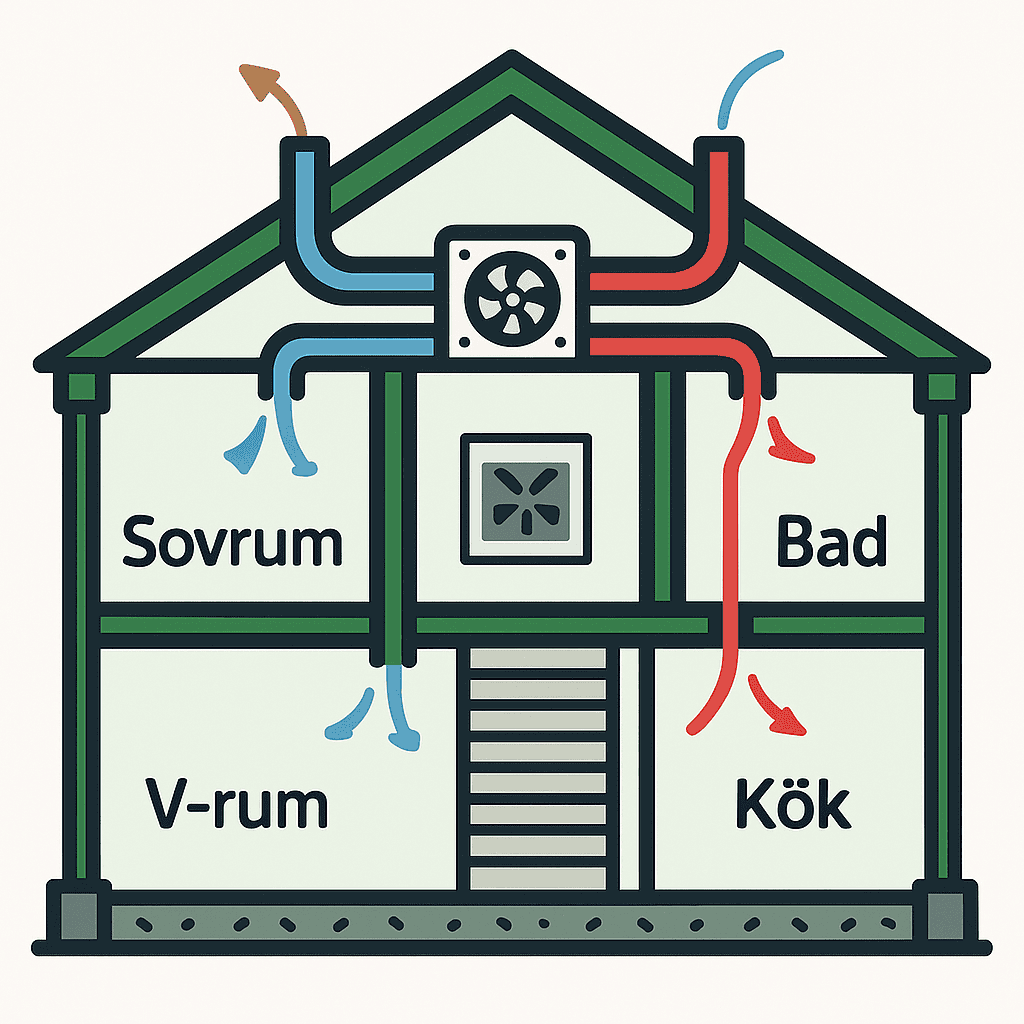

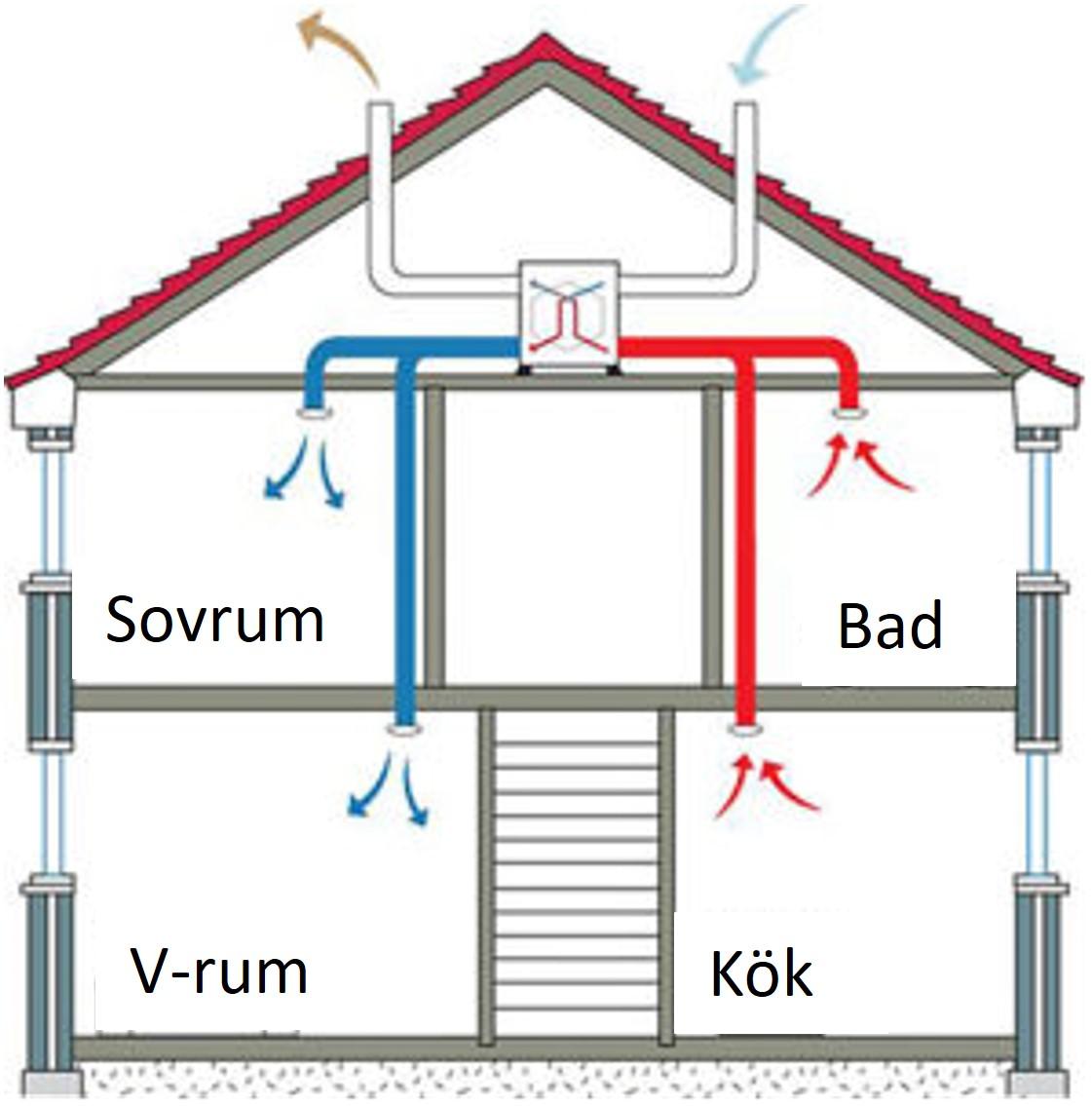

Hur FTX-System Fungerar
Tilluftsprocess
Frisk utomhusluft sugs in genom tilluftskanaler, filtreras genom högeffektiva filter och värms upp via värmeväxlaren innan den distribueras till rummen.
Frånluftsprocess
Förorenad inomhusluft sugs ut genom frånluftskanaler, passerar värmeväxlaren där värmen överförs till tilluften, och släpps sedan ut till atmosfären.
Värmeåtervinning
Hjärtat i FTX-systemet är värmeväxlaren som överför värme från den utgående luften till den inkommande luften. Moderna system kan återvinna upp till 90% av värmeenergin, vilket resulterar i betydande energibesparingar.
Typer av Värmeväxlare:
- Korsströmsvärmeväxlare: Högsta verkningsgraden, 85-90% återvinning
- Motströmsvärmeväxlare: Mycket effektiv, 80-85% återvinning
- Roterande värmeväxlare: Kompakt design, 75-80% återvinning
Luftfiltrering
FTX-system använder avancerade filtreringssystem för att säkerställa att endast ren luft kommer in i byggnaden. Filtren tar bort partiklar, pollen, damm och andra föroreningar.
G4-Filter
Grovfilter för stora partiklar
F7-Filter
Finfilter för pollen och damm
HEPA-Filter
Högeffektivt för allergener
Fördelar med FTX-System
Energieffektivitet
Upp till 90% värmeåtervinning minskar energikostnaderna drastiskt
Optimal Luftkvalitet
Kontinuerlig tillförsel av filtrerad friskluft för hälsosam miljö
Konstant Komfort
Jämn temperatur och luftfuktighet året runt
Allergifiltrering
Avancerade filter tar bort pollen, damm och andra allergener
Energieffektivitet i Detalj
FTX-system kan minska energiförbrukningen för uppvärmning med upp till 50-70% jämfört med konventionell ventilation. Detta uppnås genom den effektiva värmeåtervinningen som förvärmer inkommande luft.
Ekonomiska Fördelar:
- • Minskade uppvärmningskostnader med 40-60%
- • Lägre elförbrukning för ventilation
- • Snabb återbetalningstid, vanligtvis 5-8 år
- • Ökat fastighetsvärde
Förbättrad Luftkvalitet
FTX-system säkerställer konstant tillförsel av frisk, filtrerad luft vilket resulterar i betydligt bättre inomhusklimat än naturlig ventilation eller enklare ventilationssystem.
Hälsofördelar
- • Minskat allergibesvär
- • Bättre sömnkvalitet
- • Mindre risk för mögel
- • Förbättrad koncentration
Komfortfördelar
- • Eliminerar drag
- • Jämn temperatur
- • Kontrollerad luftfuktighet
- • Tyst drift
Tekniska Detaljer
Systemkomponenter
Ett FTX-system består av flera kritiska komponenter som arbetar tillsammans för att säkerställa optimal ventilation och energieffektivitet.

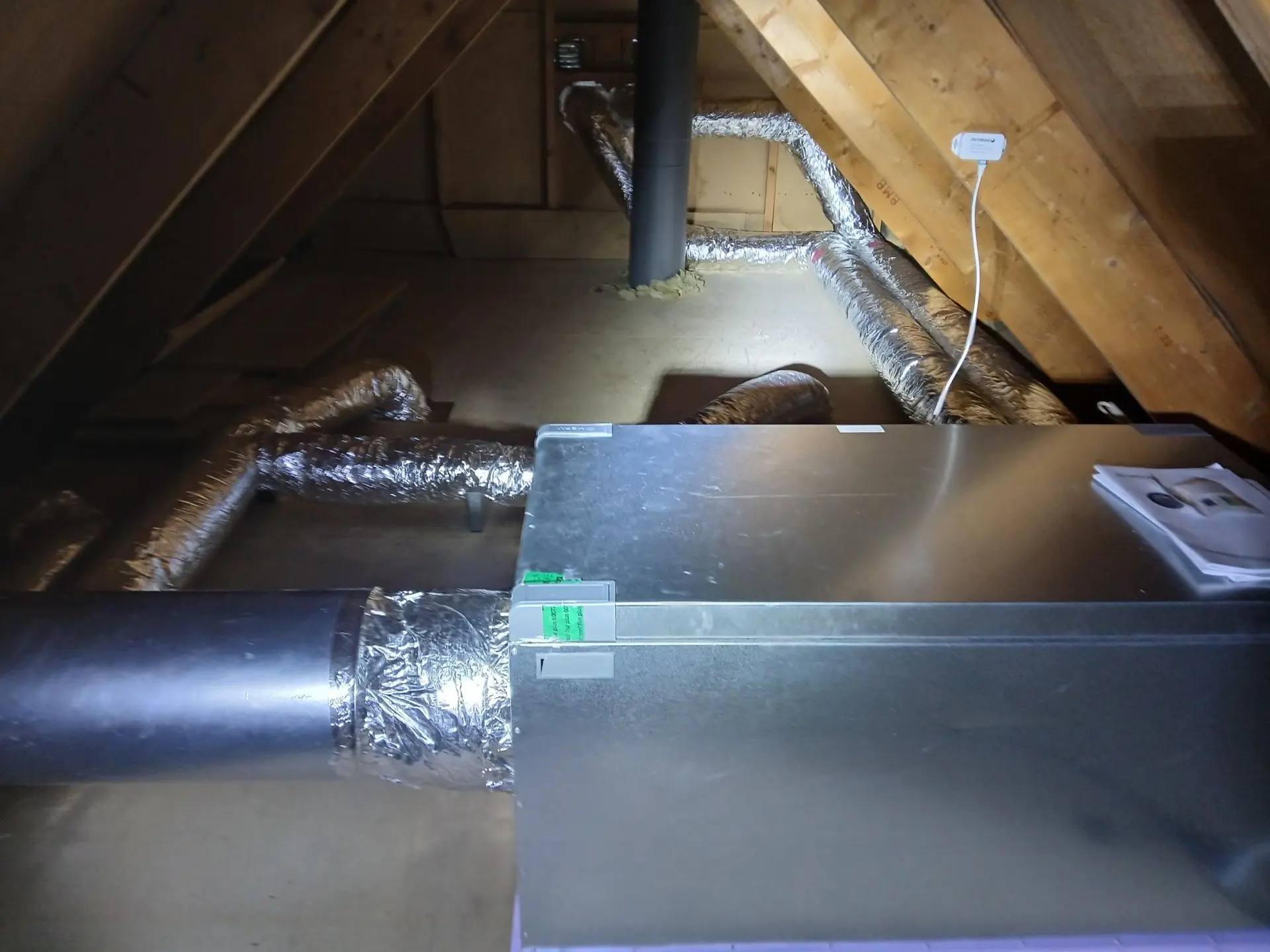

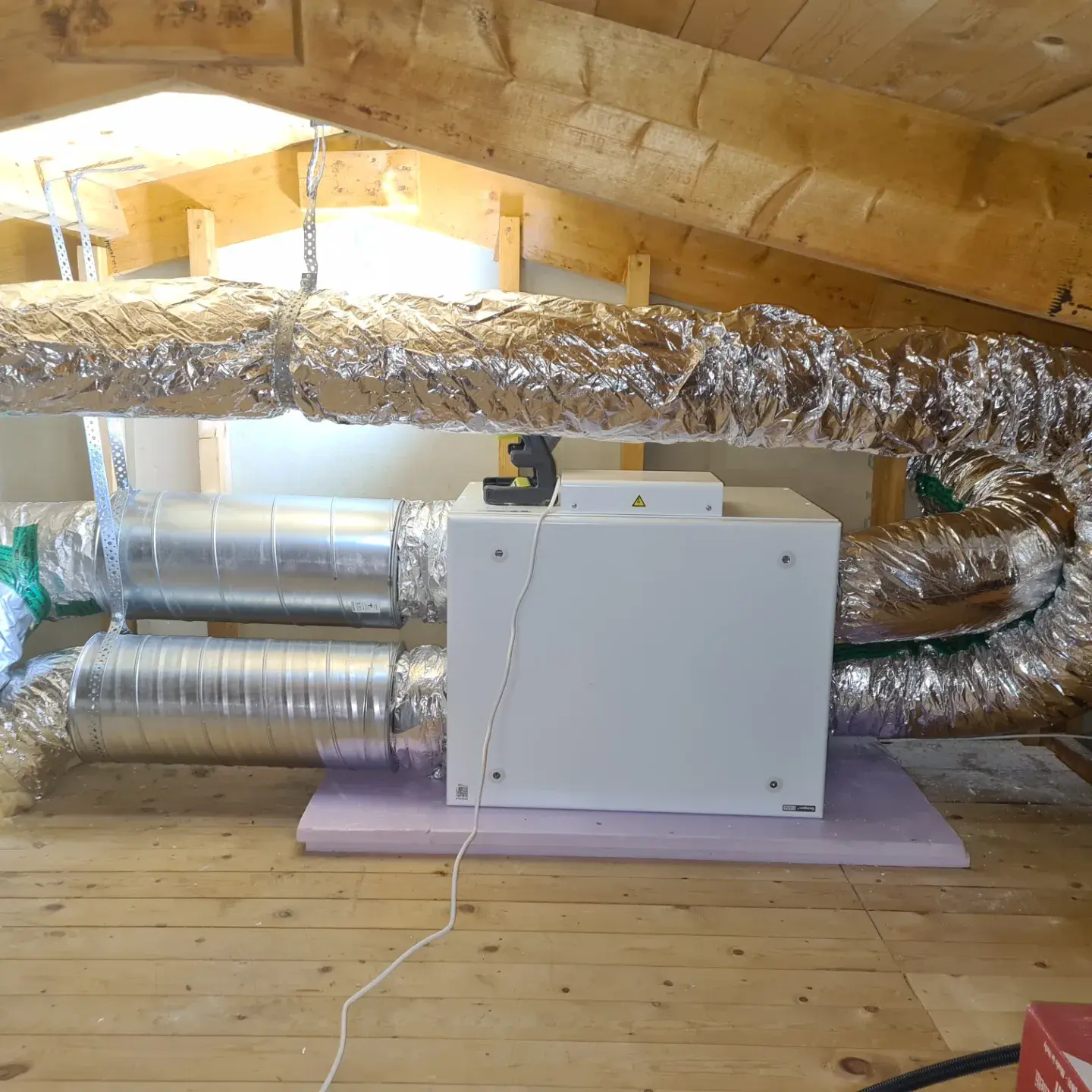

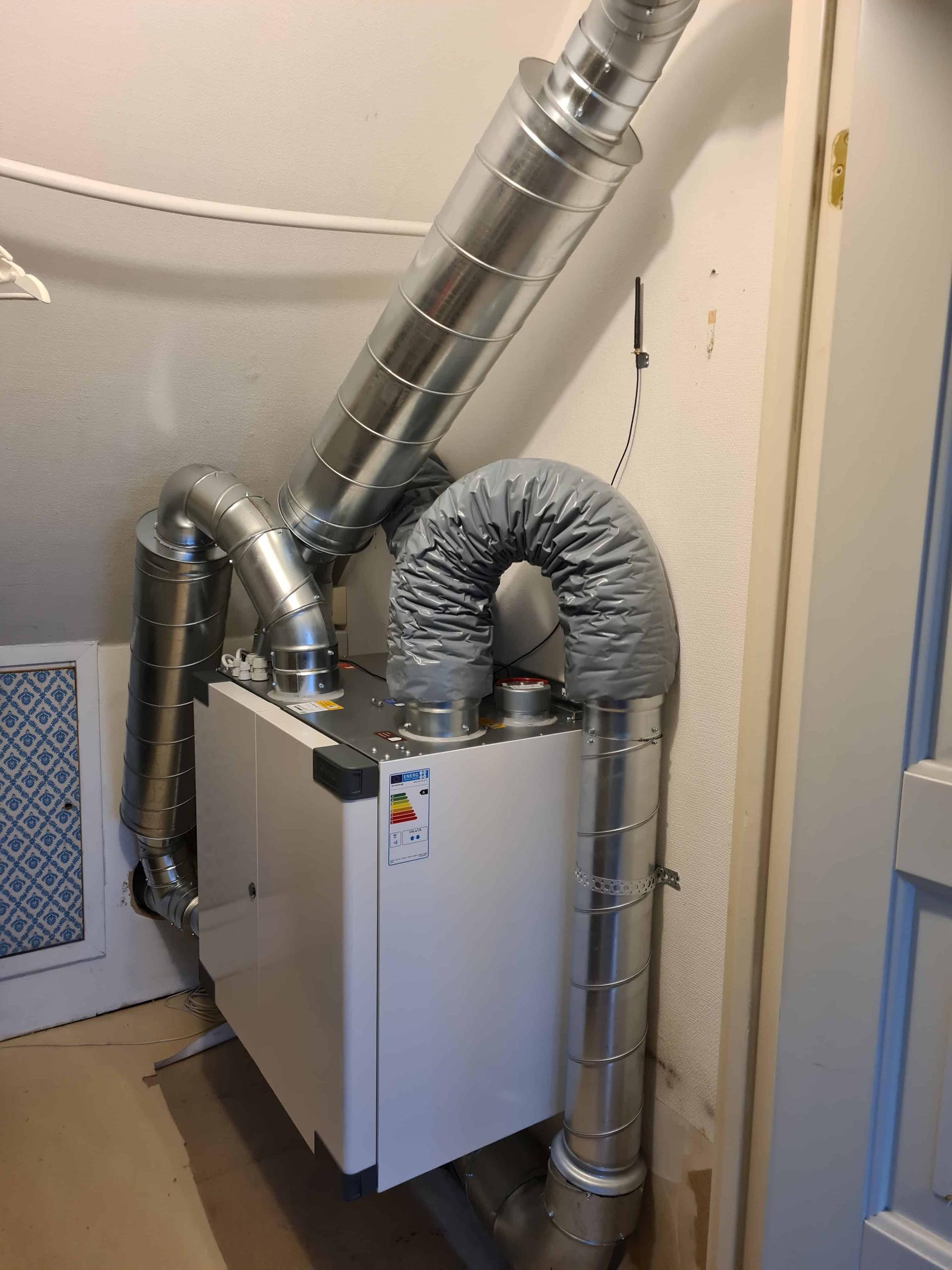

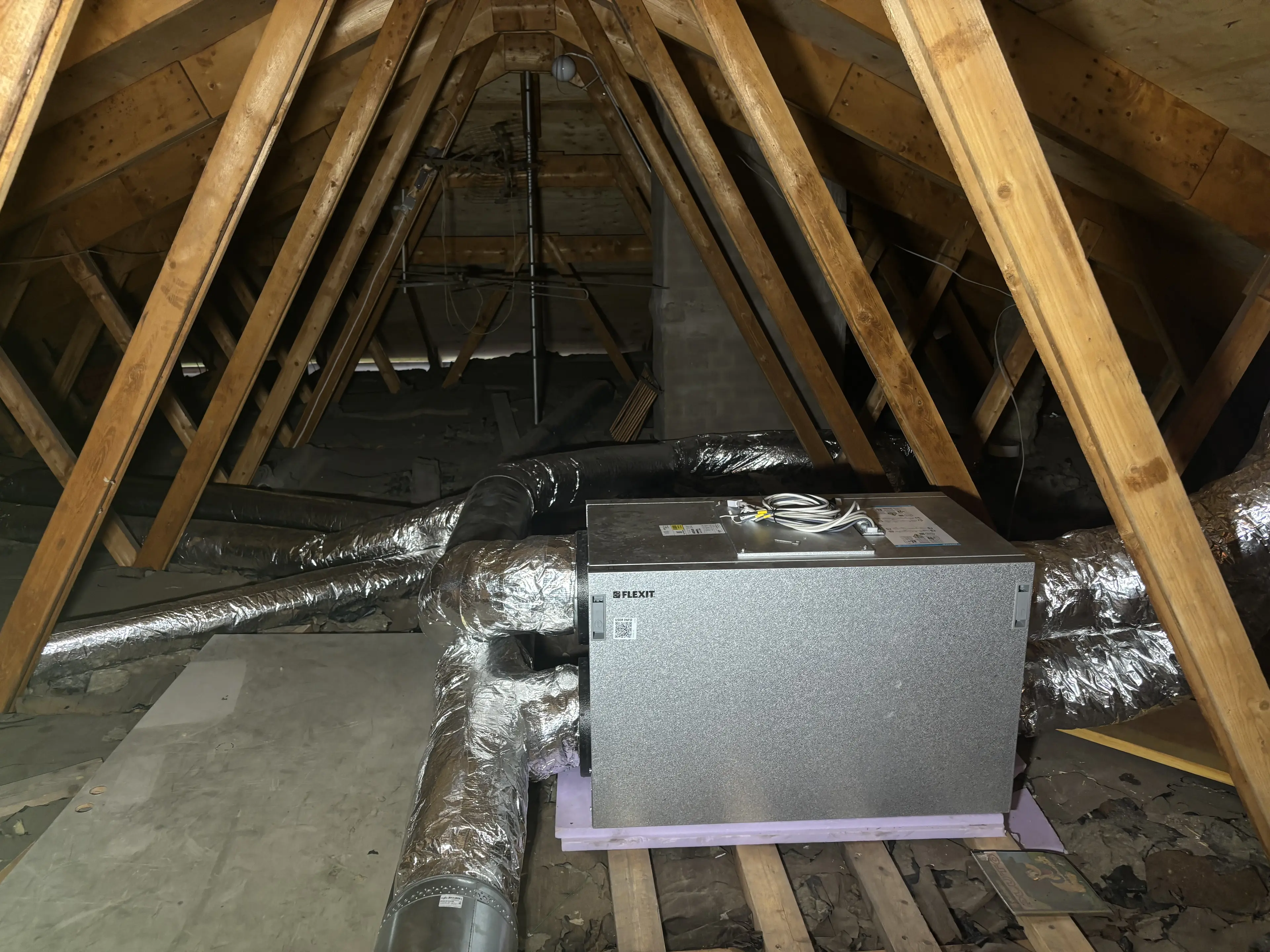

Ventilationsaggregat
Hjärtat i systemet som innehåller fläktar, värmeväxlare, filter och styrsystem.
- • EC-fläktar för energieffektivitet
- • Integrerad värmeväxlare
- • Filtersektion med olika filterklasser
- • Styrsystem med sensorer
Värmeväxlare
Överför värme från frånluften till tilluften med hög verkningsgrad.
- • Aluminium- eller plastlameller
- • Korsströms- eller motströmsprincip
- • Verkningsgrad 85-95%
- • Frostskydd integrerat
Filtersystem
Flerstegsfiltreringssystem för optimal luftrening.
- • G4 grovfilter (första steget)
- • F7/F9 finfilter (huvudfiltreringen)
- • HEPA-filter (tillval för allergiker)
- • Aktivkolfilter för luktborttagning

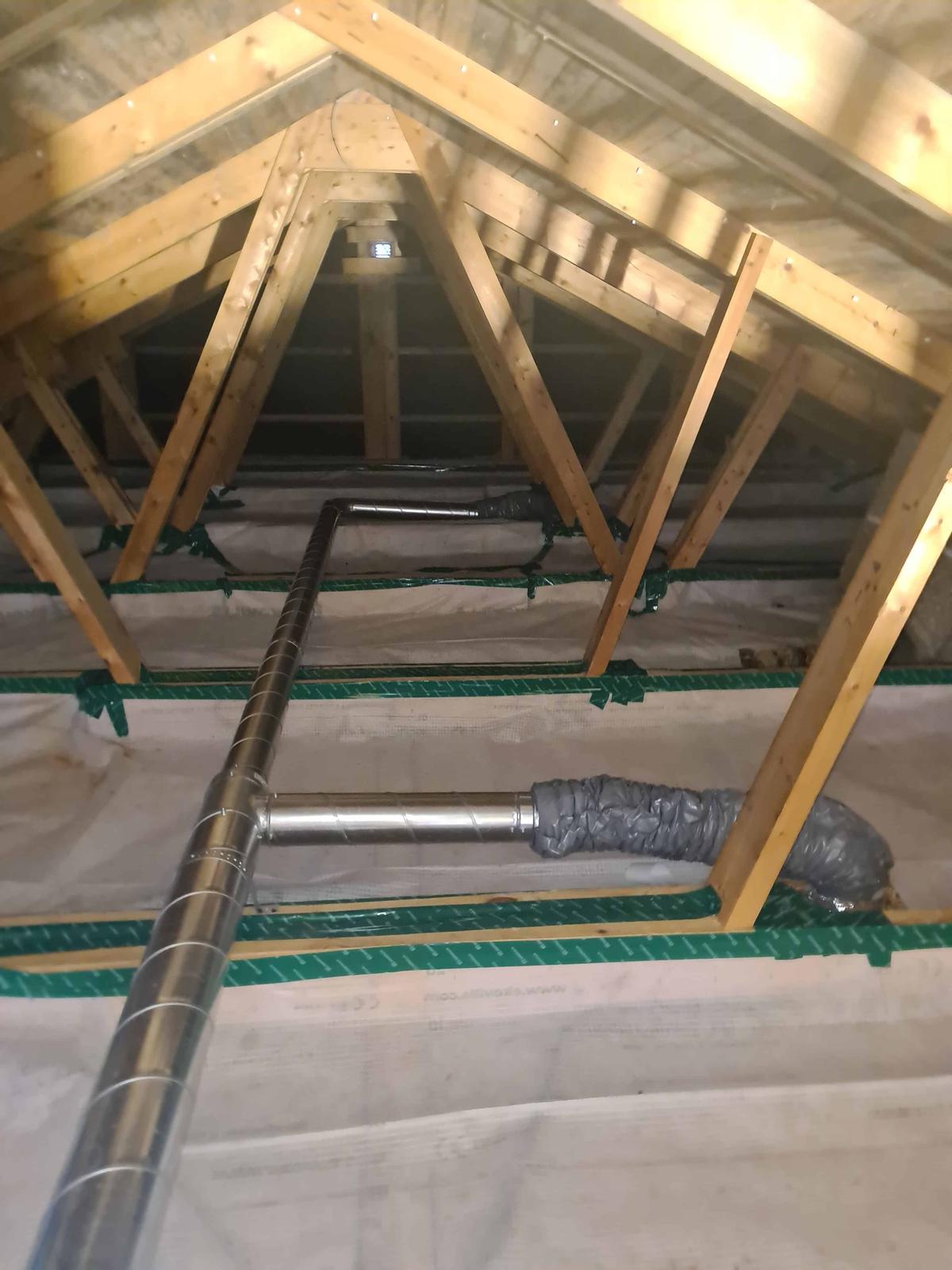

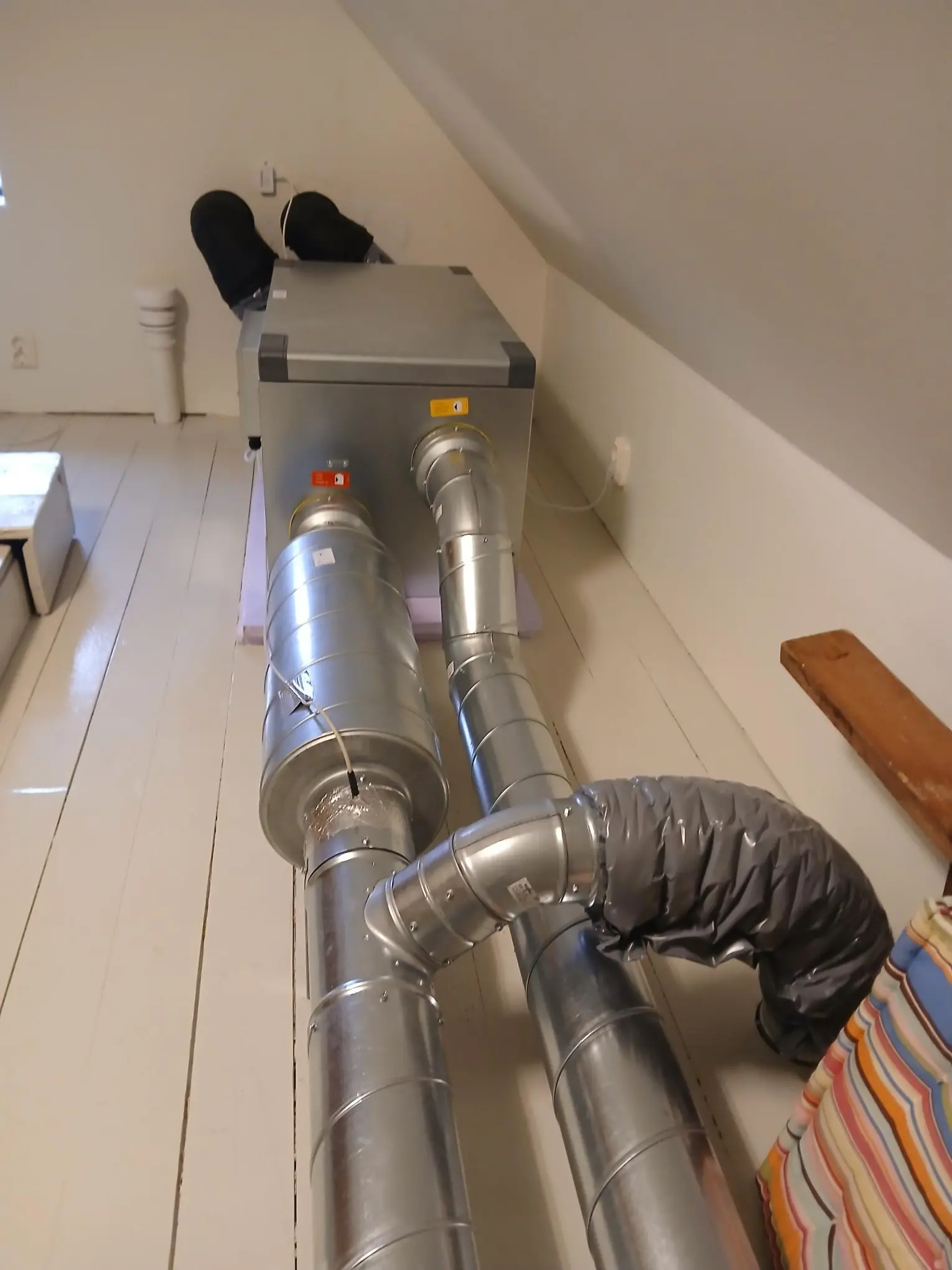

Kanalsystem
Distribuerar luft till och från alla rum i byggnaden.
- • Spiralfalsat stålrör eller plastkanaler
- • Isolering för energieffektivitet
- • Ljuddämpare vid behov
- • Reglerspjäll för balansering
Styrsystem
Intelligent styrning för optimal drift och komfort.
- • Temperatur- och fuktsensorer
- • CO2-sensorer för behovsstyrning
- • Fjärrstyrning via app
- • Automatisk frostskyddsfunktion
Luftdon
Tillufts- och frånluftsdon för optimal luftdistribution.
- • Virveldon för tilluftstillförsel
- • Ventiler för frånluftsuttag
- • Reglerbara för luftflödesjustering
- • Designanpassade för olika miljöer
Systemintegration och Samverkan
Alla komponenter arbetar tillsammans i ett intelligent system som kontinuerligt övervakar och justerar driften för optimal prestanda, energieffektivitet och komfort.
Automatisk Reglering:
- • Temperaturkompensering
- • Behovsstyrd ventilation
- • Energioptimering
- • Frostskydd
Övervakningsfunktioner:
- • Filterstatus och larm
- • Drifttidsräknare
- • Energiförbrukningsloggning
- • Feldiagnostik
Dimensionering och Beräkningar
Korrekt dimensionering är avgörande för FTX-systemets prestanda. Beräkningarna baseras på byggnadens egenskaper, användning och komfortkrav.
Luftflödesberäkning
Grundläggande Faktorer:
- • Byggnadens volym och yta
- • Antal personer och aktivitetsnivå
- • Luftomsättningskrav per rum
- • Lokala byggnormer och krav
Typiska Luftflöden:
Tryckförlustberäkning
Systemkomponenter:
- • Kanalmotstånd (längd och diameter)
- • Böjar, förgreningar och övergångar
- • Filter och värmeväxlare
- • Luftdon och reglerspjäll
Typiska Tryckförluster:
Viktiga Dimensioneringsaspekter:
Energieffektivitet:
- • SFP-värde (Specific Fan Power) < 2.0 kW/(m³/s)
- • Optimal fläktverkningsgrad
- • Minimerad tryckförlust
Komfort och Funktion:
- • Låg ljudnivå (< 30 dB(A))
- • Jämn luftdistribution
- • Undvikande av drag
Styrning och Reglering
Moderna FTX-system använder avancerad styrning för att optimera drift, energiförbrukning och komfort baserat på aktuella förhållanden och behov.
Sensorer
Temperatur:
Ute-, till- och frånluftstemperatur
Luftfuktighet:
Relativ fuktighet för komfortstyrning
CO2-halt:
Behovsstyrd ventilation
Tryck:
Filterstatus och systemövervakning
Reglerfunktioner
Fläktstyrning:
Variabel hastighet baserat på behov
Temperaturreglering:
Eftervärmning vid behov
Frostskydd:
Automatisk aktivering vid låga temperaturer
Bypass:
Sommardrift för naturlig kyla
Användargränssnitt
Lokal Panel:
Display och knappar för grundinställningar
Mobilapp:
Fjärrstyrning och övervakning
Webbgränssnitt:
Detaljerad konfiguration och analys
Smart Home:
Integration med hemautomation
Automatiska Driftlägen:
- Normaldrift: Konstant luftflöde enligt inställningar
- Behovsstyrning: Variabelt flöde baserat på CO2 och närvaro
- Nattsänkning: Reducerat flöde under nattetid
- Bortaläge: Minimal ventilation vid frånvaro
- Boost: Maximal ventilation vid behov
Energioptimering:
- Adaptiv styrning: Lär sig användarmönster
- Väderprognos: Anpassar drift efter väderförhållanden
- Elprisoptimering: Anpassar drift efter elpriser
- Underhållsoptimering: Förlänger filterlivslängd
- Rapportering: Energiförbrukningsanalys
Tekniska Specifikationer
Prestanda
Driftsförhållanden
